Cara Konfigurasi China Mobile GM220-S untuk PPPoE & Hotspot
Panduan lengkap konfigurasi ONU China Mobile GM220-S dari reset pabrik lewat web modem: PPPoE di semua port, atau PPPoE dan hotspot dipisah per port dan per WiFi — sekaligus terpantau di Billingvro (TR-069). Diuji langsung 2 Oktober 2026.
Halaman ini memandu teknisi melakukan konfigurasi China Mobile GM220-S dari kondisi pabrik hanya lewat web modem — tanpa menyentuh OLT atau router. Tampilan webnya sekeluarga dengan hsairpo XPW300.
- Skenario A — PPPoE saja. Semua port LAN dan WiFi untuk internet pelanggan.
- Skenario B — PPPoE + hotspot. LAN1, LAN2, dan WiFi pertama untuk pelanggan PPPoE; LAN3, LAN4, dan WiFi kedua (tanpa sandi) untuk hotspot voucher.
Keduanya membuat modem terpantau di Billingvro (redaman, WiFi, perangkat tersambung, restart dari jauh).
Sudah diuji
2 Oktober 2026 pada GM220-S (hardware V9.0, software V9.0.10P1T1, berjalan di OLT EPON), mulai dari reset pabrik: skenario A dan B lulus, HP dapat internet, LAN3/LAN4 diarahkan ke login hotspot, LAN2 ke jalur PPPoE, konfigurasi bertahan setelah restart dari web.
Siapkan dulu
| Yang dibutuhkan | Dari mana |
|---|---|
| Laptop + kabel LAN | Colok ke LAN1 modem |
| Alamat web modem | http://192.168.1.1 |
| Akun admin modem | Pengelola jaringan Anda (akun di label sering tidak berlaku pada unit bekas) |
| Username & sandi PPPoE | Billingvro → PPPoE → pelanggan → Secret PPPoE |
| Alamat, username, sandi TR-069 | Billingvro → PPPoE → Modem → Panduan sambung |
| VLAN ID Jaringan Anda | Pengelola jaringan Anda (satu untuk PPPoE, satu untuk hotspot bila memakai skenario B) |
Skenario A — PPPoE di semua port
Masuk dan reset pabrik

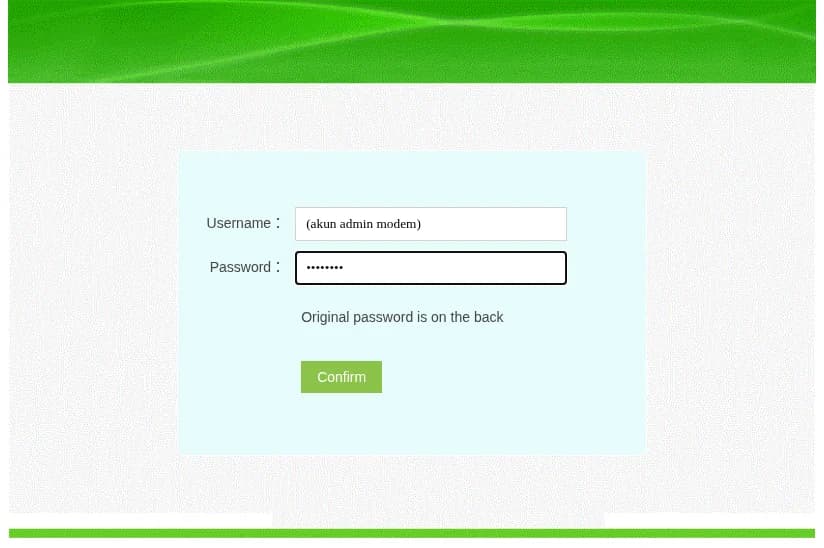

Buka http://192.168.1.1, masuk dengan akun admin modem.

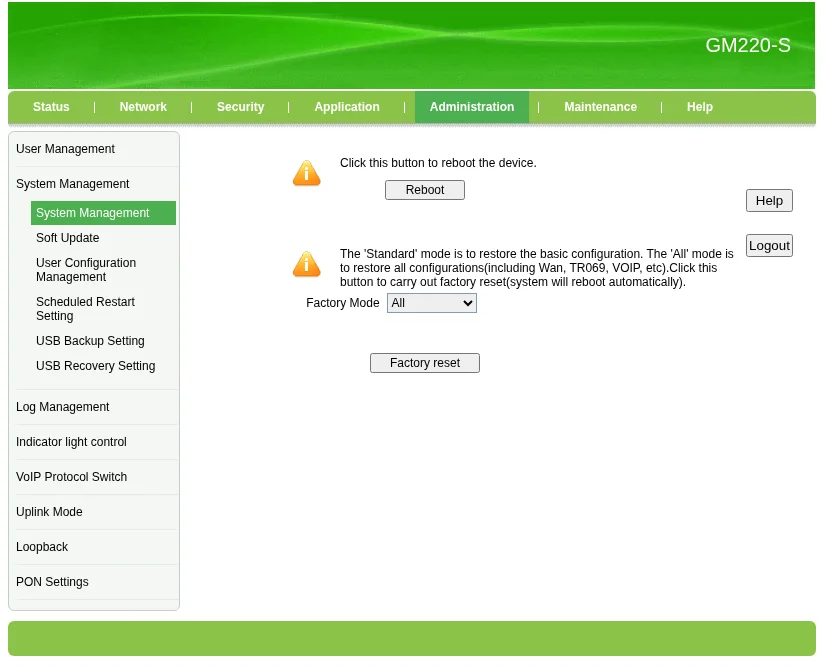

Modem bekas pakai: Administration → System Management → Factory Mode All → Factory reset → Confirm. Setelah reset, akun kembali ke akun pabrik. Tunggu semua lampu menyala (±2 menit) sebelum konfigurasi — web sudah bisa dibuka sebelum modem siap.
Buat WAN PPPoE

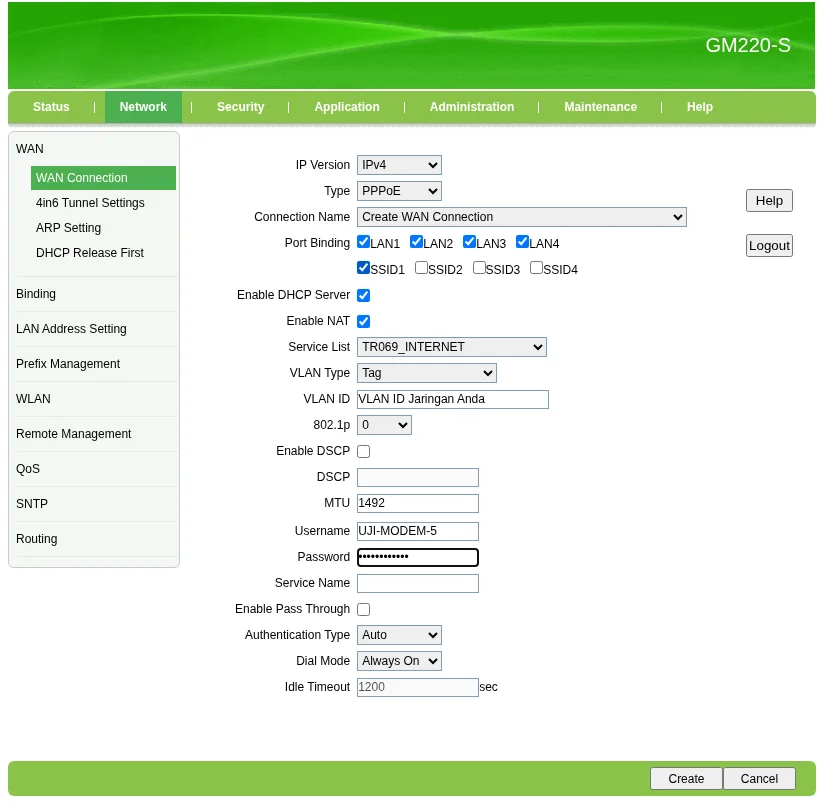

Network → WAN → WAN Connection, Connection Name Create WAN Connection, lalu isi berurutan:
| Urutan | Kolom | Isi |
|---|---|---|
| 1 | Type | PPPoE — pilih paling awal |
| 2 | Service List | TR069_INTERNET |
| 3 | VLAN Type | Tag |
| 4 | VLAN ID | VLAN ID Jaringan Anda (jalur PPPoE) |
| 5 | Port Binding | LAN1, LAN2, LAN3, LAN4, SSID1 |
| 6 | Username | Username PPPoE pelanggan |
| 7 | Password | Sandi PPPoE pelanggan |
Pastikan Enable NAT tercentang, lalu Create.
Hanya satu WAN TR-069
Bila TR069_INTERNET tidak ada di Service List, modem sudah punya WAN TR-069 lain. GM220-S hanya mengizinkan satu — ubah WAN lama itu atau reset pabrik.
Sambungkan ke Billingvro (TR069)

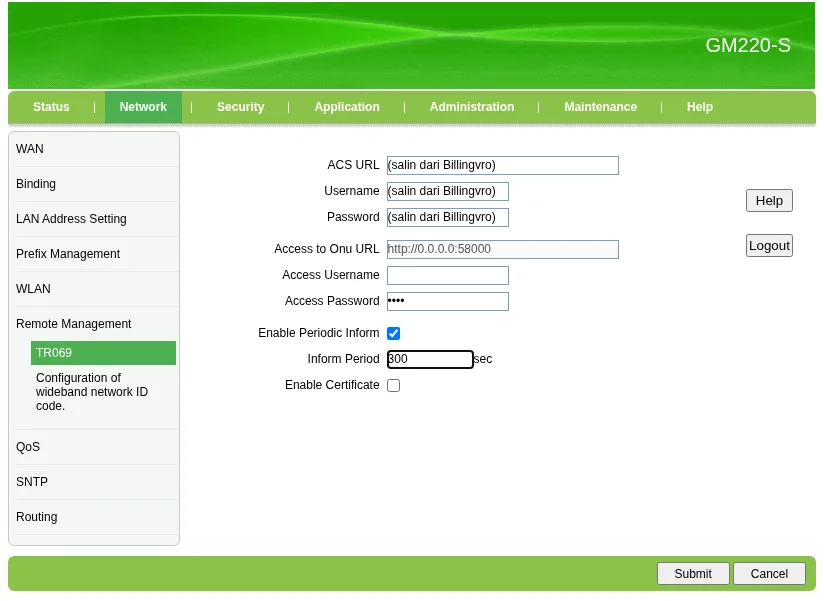

Network → Remote Management → TR069:
| Kolom | Isi |
|---|---|
| ACS URL, Username, Password | Salin dari Billingvro (Panduan sambung) |
| Access Username / Access Password | Kosongkan — diisi Billingvro sendiri |
| Enable Periodic Inform | Centang |
| Inform Period | 300 (bawaan pabrik 30) |
Tekan Submit.
Konfigurasi nama dan sandi WiFi

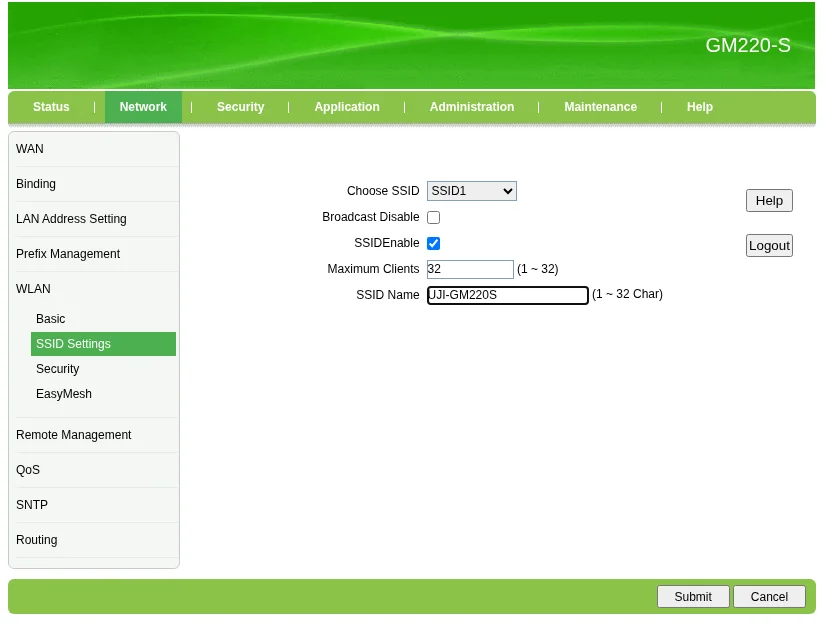

Network → WLAN → SSID Settings: Choose SSID SSID1, isi SSID Name → Submit.

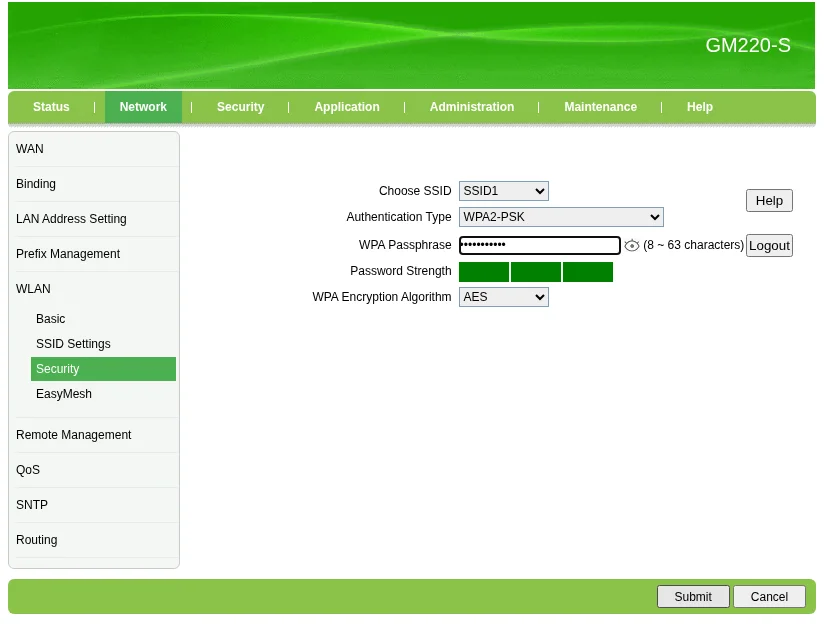

Network → WLAN → Security: Choose SSID SSID1, Authentication Type WPA2-PSK, isi WPA Passphrase, Encryption AES → Submit.

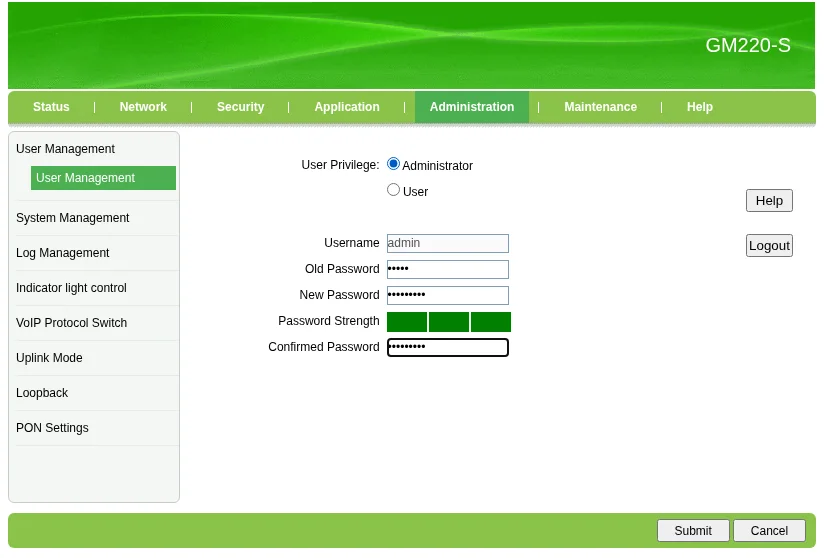

Ganti sandi admin
Administration → User Management: pilih Administrator, isi Old Password (sandi lama), sandi baru dua kali → Submit. Nama akun tidak bisa diganti di model ini.
Restart dan periksa
Administration → System Management → Reboot → Confirm. GM220-S butuh ±2–3 menit sampai PPPoE tersambung lagi.
Sambungkan HP ke WiFi dan buka satu situs. Lalu di Billingvro PPPoE → Modem: pelanggan harus Terpantau; di tab Modem → Perangkat tersambung → Perbarui, nama HP muncul.
Skenario B — PPPoE + hotspot dipisah
| Jalur | Port & WiFi | Internet |
|---|---|---|
| PPPoE | LAN1, LAN2, SSID1 (bersandi) | Langsung, akun pelanggan |
| Hotspot | LAN3, LAN4, SSID2 (tanpa sandi) | Lewat halaman login voucher |
Ubah port WAN PPPoE

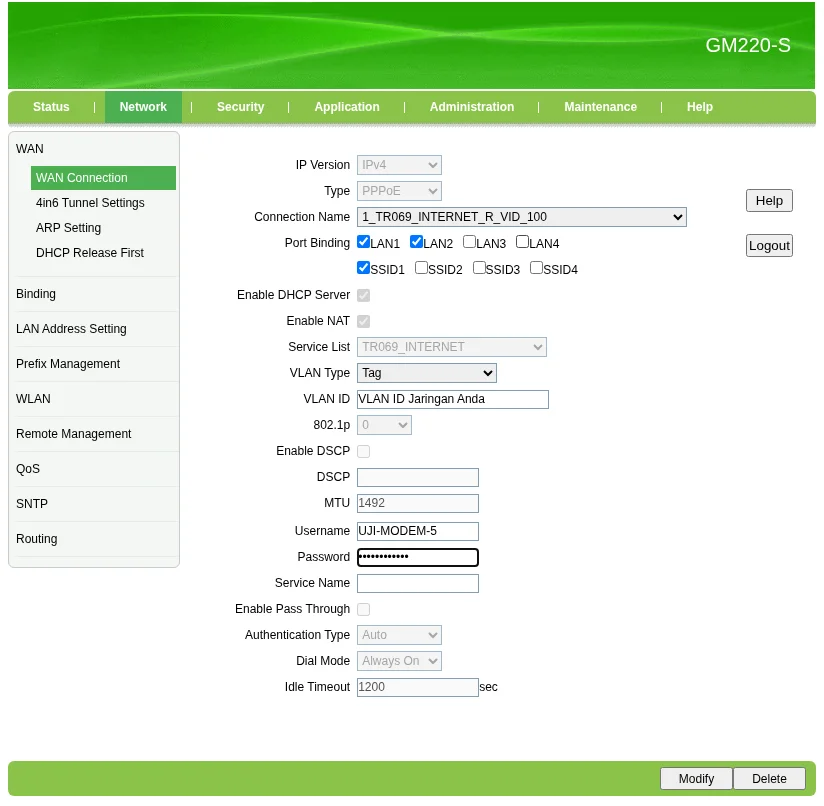

Kerjakan skenario A sampai ganti sandi admin. Lalu WAN Connection → pilih
1_TR069_INTERNET_… → hilangkan centang LAN3 dan LAN4 → isi ulang
Password PPPoE (kolom tampil ******) → Modify.

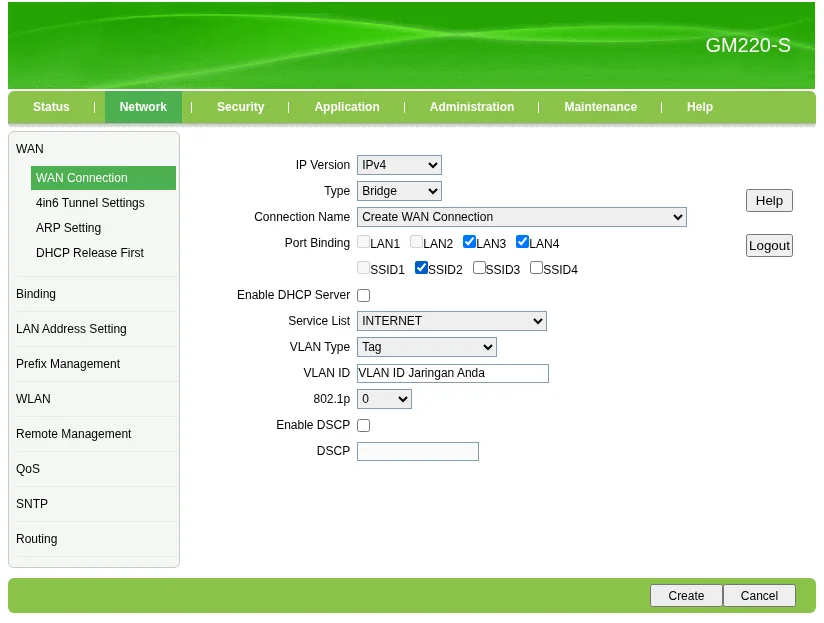

Buat WAN hotspot
Create WAN Connection, isi berurutan:
| Urutan | Kolom | Isi |
|---|---|---|
| 1 | Type | Bridge — pilih paling awal |
| 2 | Service List | INTERNET |
| 3 | VLAN Type | Tag |
| 4 | VLAN ID | VLAN ID Jaringan Anda (jalur hotspot) |
| 5 | Port Binding | LAN3, LAN4, SSID2 |
Tekan Create.
Nyalakan WiFi kedua tanpa sandi

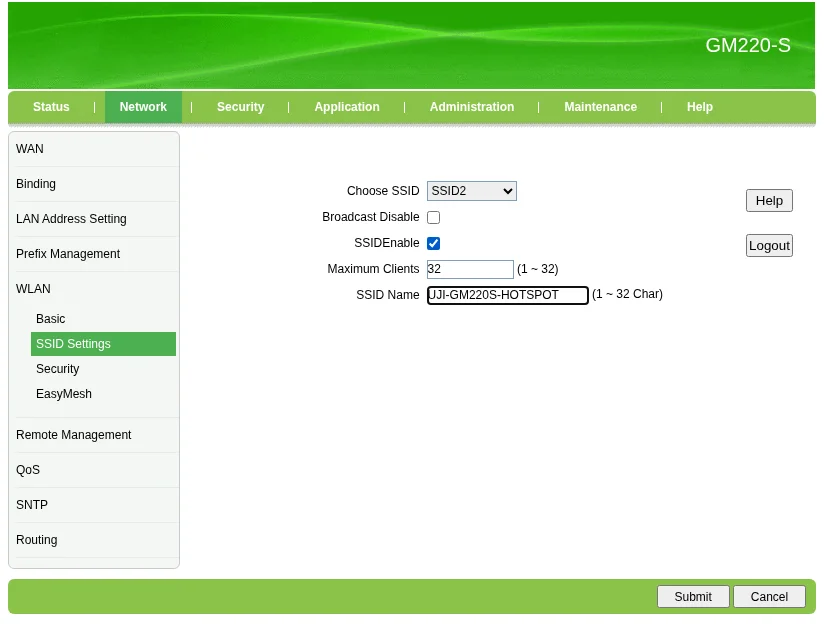

SSID Settings: Choose SSID SSID2, centang SSIDEnable, isi SSID Name → Submit.

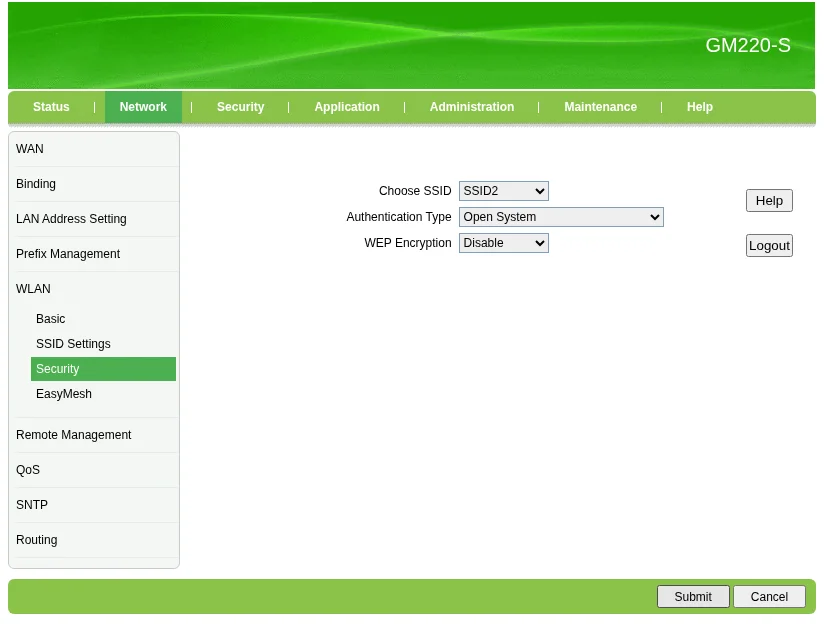

Security: Choose SSID SSID2, Authentication Type Open System → Submit.
Restart dan uji
Reboot lewat System Management. Setelah menyala:
- HP di SSID1 atau laptop di LAN1/LAN2 → internet langsung.
- HP di SSID2 atau laptop di LAN3/LAN4 → muncul halaman login hotspot.
- Billingvro → PPPoE → Modem: pelanggan Terpantau; HP hotspot tampil di Perangkat tersambung beserta kode vouchernya.
Perlu diketahui
- GM220-S berlabel GPON tetapi berjalan di OLT EPON; WiFi hanya 2,4 GHz.
- Billingvro menampilkan nama HP, IP, dan voucher; nama WiFi dan kuat sinyal per HP tidak dilaporkan model ini.
- Restart lewat tombol Reboot terbukti aman; PPPoE kembali ±2–3 menit.
Panduan merek lain: Zimmlink ZL-2113X, hsairpo XPW300, CDATA FD512XW, Huawei HG8546M, dan Sambungkan ONU ke Billingvro.
Pertanyaan umum
Kenapa TR069_INTERNET tidak ada di Service List GM220-S?
GM220-S hanya mengizinkan satu WAN dengan layanan TR-069. Bila sudah ada WAN TR069, pilihan TR069_INTERNET hilang dari form WAN baru. Hapus atau ubah WAN lama itu, atau mulai dari reset pabrik.
Di mana kolom VLAN ID pada form WAN GM220-S?
Pilih VLAN Type = Tag lebih dulu; kolom VLAN ID baru muncul sesudahnya.
Bagaimana reset pabrik China Mobile GM220-S?
Administration → System Management → Factory Mode pilih All → Factory reset → Confirm. Setelah reset, akun web kembali ke akun pabrik. Tunggu semua lampu menyala sebelum mulai konfigurasi.
Apakah nama akun admin GM220-S bisa diganti?
Tidak. Di Administration → User Management kolom Username terkunci; hanya sandinya yang bisa diganti, dengan mengisi Old Password lebih dulu.
Apakah GM220-S bisa PPPoE dan hotspot sekaligus?
Bisa. WAN PPPoE untuk LAN1, LAN2, dan SSID1; WAN Bridge dengan VLAN ID jaringan hotspot Anda untuk LAN3, LAN4, dan SSID2 tanpa sandi. Diuji 2 Oktober 2026 dengan HP dan keempat port.
Apakah HP pelanggan hotspot di GM220-S terlihat di Billingvro?
Terlihat beserta nama HP, alamat IP, dan kode voucher. GM220-S tidak melaporkan nama WiFi dan kuat sinyal per HP, jadi dua kolom itu kosong.
