Setting TR-069 ONU per Merek
Cara menyambungkan ONU/ONT ke GenieACS Billingvro per merek yang sudah terverifikasi: CDATA FD512XW-R460, Huawei HG8546M, Zimmlink ZL-2113X, hsairpo XPW300, dan China Mobile GM220-S — lengkap dengan versi firmware, perintah OLT, dan pengaturan web modem.
Halaman ini berisi langkah menyambungkan ONU/ONT pelanggan ke GenieACS Billingvro (fitur Modem Pelanggan) untuk merek yang sudah lulus uji lapangan. Siapkan dulu empat nilai pengaturan dari PPPoE → Modem.
Daftar ONU/ONT terverifikasi
Diuji 1 Oktober 2026 pada OLT EPON CDATA FD1304S dengan HP sungguhan:
| Merek | Model | Versi firmware (dilaporkan modem) | Versi perangkat keras | Cara menyambungkan |
|---|---|---|---|---|
| CDATA | FD512XW-R460 (di OLT tercatat "25AR") | V4.3.18_P378001 | R556.1B | Dari OLT saja, tanpa ke rumah pelanggan |
| Huawei | EchoLife HG8546M | V5R019C10S125 | 10C7.A | Web modem |
| Zimmlink | ZL-2113X (di OLT tercatat "H113") | ZL_V2.1.1.8 | V1.0 | WAN dari OLT + web modem |
| hsairpo | XPW300 (seri ZICG) | V3.0 .10P1T10 | V3.0 | Web modem |
| China Mobile (中国移动) | GM220-S (di OLT tercatat "GM22", vendor CIOT) | V9.0.10P1T1 | V9.0 | Web modem |
| Merek / model | Terpantau & tertaut otomatis | Redaman terbaca | Ganti SSID & Sandi | Restart | Perangkat tersambung |
|---|---|---|---|---|---|
| CDATA FD512XW-R460 | ✅ | ✅ sama dengan OLT | ✅ | ✅ | ✅ |
| Huawei HG8546M | ✅ | ✅ dibulatkan per 1 dBm | ✅ | ✅ (±1 menit) | ✅ |
| Zimmlink ZL-2113X | ✅ | ✅ sama dengan OLT | ✅ | ✅ (±1 menit) | ✅ |
| hsairpo XPW300 | ✅ | ✅ | ✅ | ✅ (±2 menit) | ✅ |
| China Mobile GM220-S | ✅ | ✅ dibulatkan ke bawah per 1 dBm | ✅ | ✅ (±1,5 menit) | ✅ |
WAN yang diatur dari OLT, ubah dari OLT
Kalau WAN modem dibuat dari OLT, jangan ubah jenis layanannya lewat menu WAN biasa di web modem — internet pelanggan bisa putus. Ikuti langkah per merek di bawah.
CDATA FD512XW-R460 — cukup dari OLT
Semua bisa dikirim dari OLT CDATA, tanpa membuka web modem. Ganti
<port>, <id>, akun PPPoE, dan nilai ACS dengan milik Anda:
config
interface epon 0/1
ont wan <port> <id> 1 vlan 100 priority 0 ipv4 pppoe username <AKUN> password <SANDI>
ont wan <port> <id> 1 option service-type tr069-internet
ont wan <port> <id> 1 option binding eth 1 ssid 1
ont tr069 <port> <id> acs-url <ALAMAT> acs-username <NAMA-PENGGUNA> acs-password <KATA-SANDI>
ont tr069 <port> <id> inform enable interval 300
ont tr069 <port> <id> tr069-management enable
exit
saveJangan pakai tanda tanya setelah nilai
Di CLI OLT CDATA, mengetik ? di akhir baris yang sudah lengkap bisa ikut
menjalankan baris itu.
Huawei HG8546M — lewat web modem
Huawei mengabaikan pengaturan WAN dan TR-069 dari OLT. Colok laptop ke port
LAN modem, buka 192.168.100.1, masuk dengan akun admin modem.
Buat WAN PPPoE

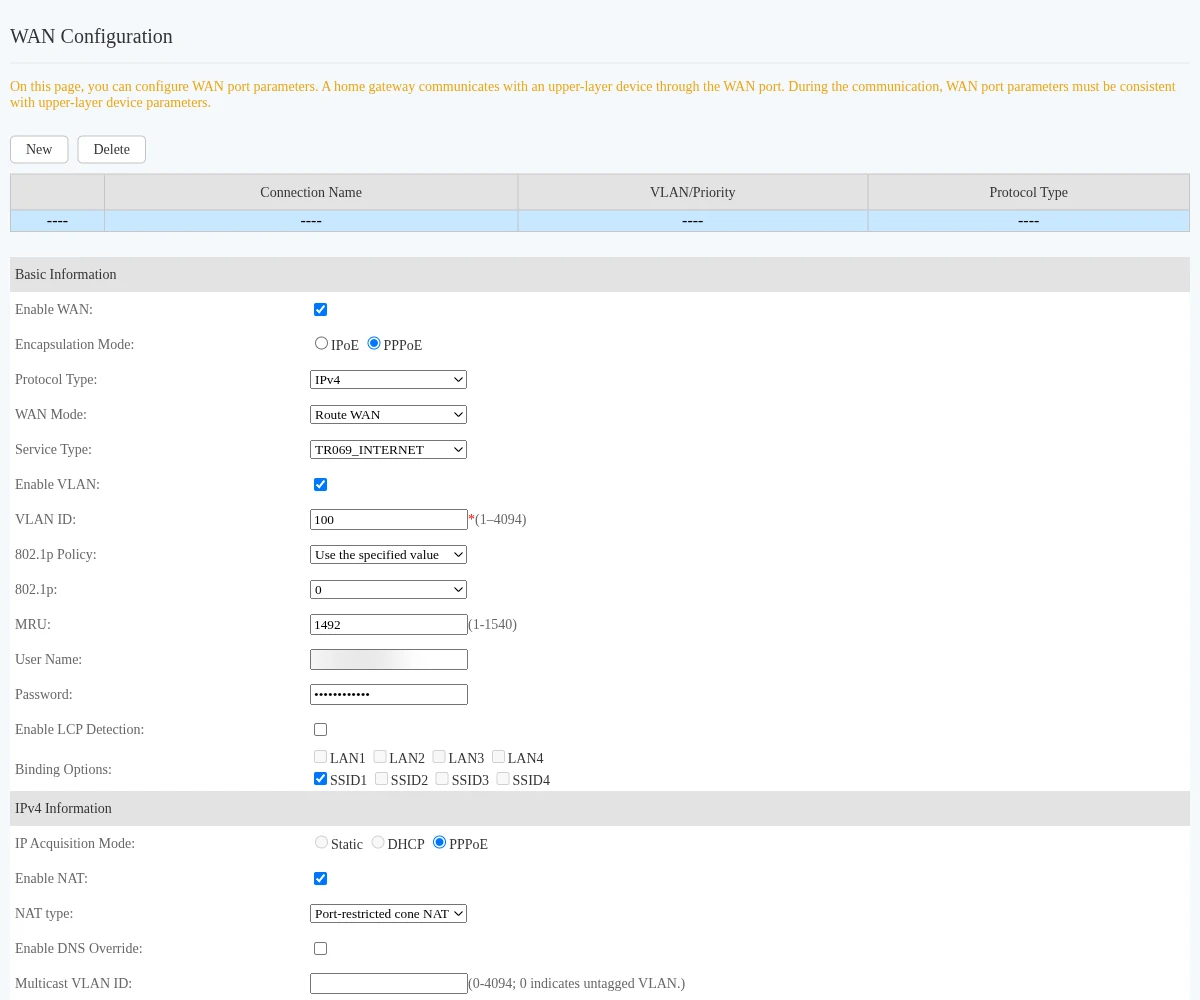

WAN Configuration → New:
| Kolom | Contoh |
|---|---|
| Encapsulation Mode | PPPoE |
| Service Type | TR069_INTERNET |
| Enable VLAN / VLAN ID | dicentang / 100 |
| MRU | 1492 |
| User Name / Password | akun PPPoE pelanggan |
| Binding Options | SSID1 (dan port LAN yang dipakai) |
Isi pengaturan ACS

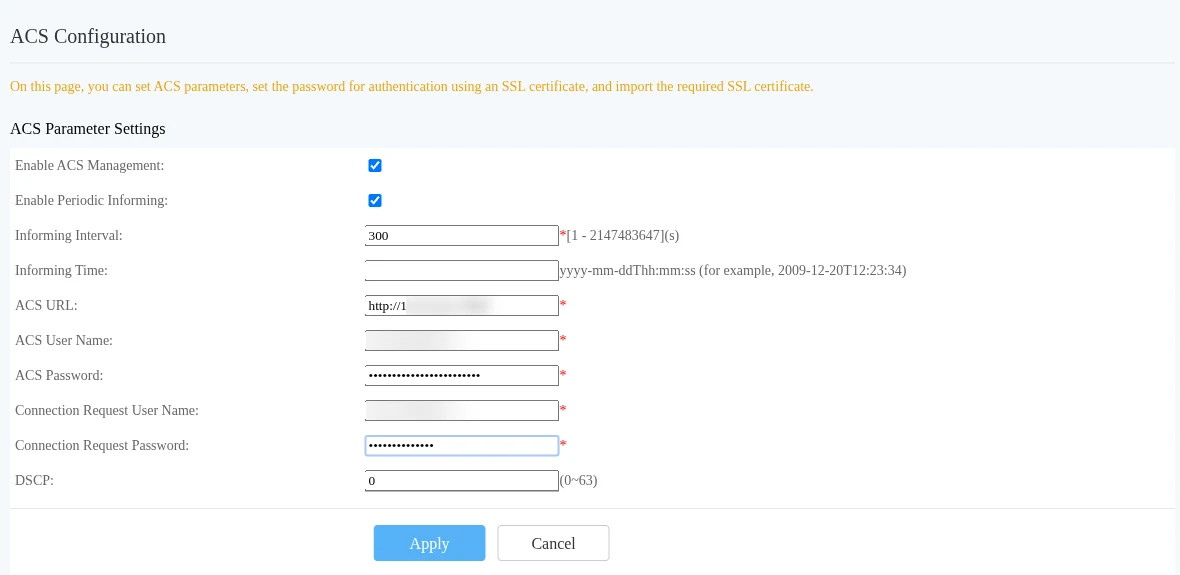

Buka halaman ACS Configuration, isi empat nilai dari Billingvro, isi kolom Connection Request bebas, lalu Apply.
Simpan permanen
System Management → Configuration File → Save. Tanpa ini pengaturan hilang saat modem mati listrik.
Zimmlink ZL-2113X — WAN dari OLT, TR-069 lewat web modem
Dari OLT: WAN PPPoE dan binding
Kirim WAN PPPoE seperti pada CDATA, termasuk
ont wan <port> <id> 1 option binding eth 1 ssid 1. Tanpa binding ini port
LAN modem tidak bisa dipakai membuka web modem.
Ubah jenis layanan WAN
Zimmlink mengabaikan jenis layanan dari OLT. Buka
192.168.1.1/multi_wan_generic.asp (halaman ini tidak ada di menu), pilih
koneksi ppp0_nas0_1, ubah Connection Type menjadi INTERNET_TR069,
lalu Apply Changes.
Isi pengaturan ACS

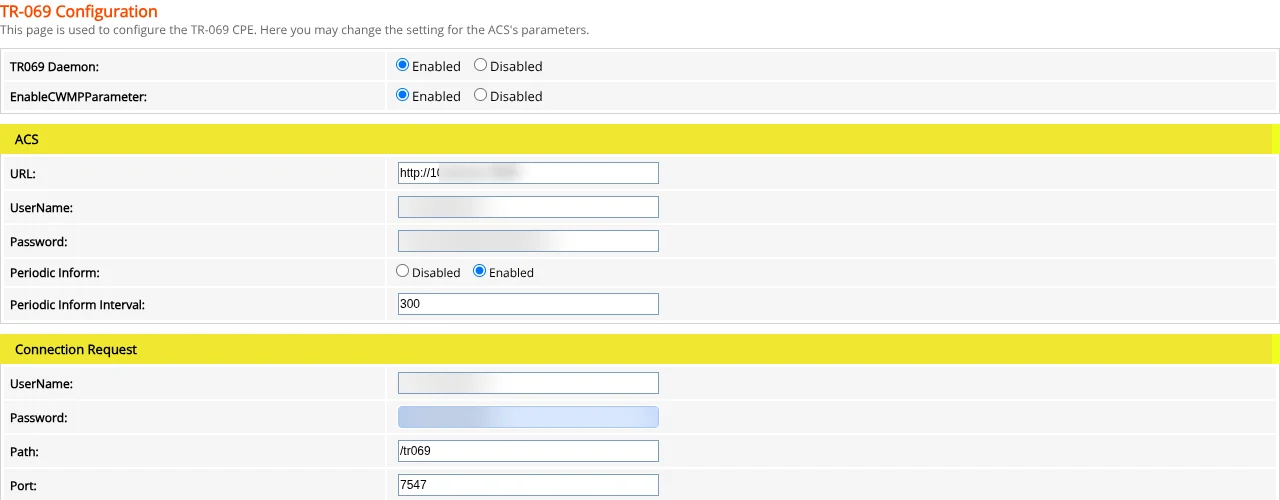

Buka 192.168.1.1/tr069config.asp (juga tidak ada di menu), isi empat nilai
dari Billingvro, lalu Apply. Terakhir Admin → Commit and Reboot.
hsairpo XPW300 — lewat web modem
Bisa sekaligus PPPoE di SSID1 dan voucher di SSID2 dalam satu modem; keduanya tetap jalan bersama GenieACS.
Buat WAN PPPoE

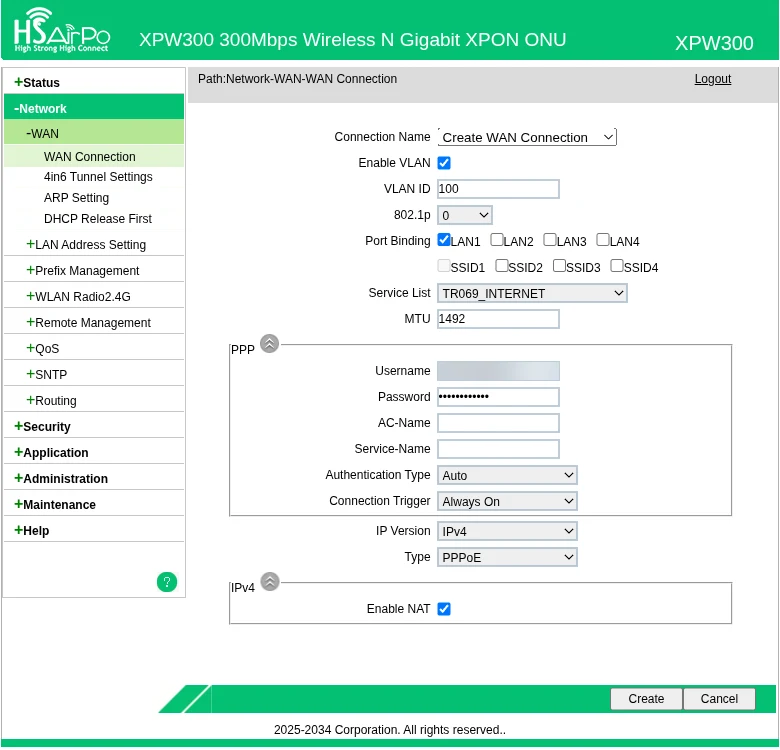

Network → WAN → WAN Connection → Create WAN Connection:
| Kolom | Contoh |
|---|---|
| VLAN ID | 100 |
| Port Binding | LAN1 + SSID1 |
| Service List | TR069_INTERNET |
| MTU | 1492 |
| Username / Password | akun PPPoE pelanggan |
| Type | PPPoE |
Untuk voucher, WAN bridge VLAN hotspot diikat ke SSID2 (WiFi terbuka).
Kalau SSID1 tidak bisa dicentang, berarti sedang dipakai WAN lain —
pindahkan dulu WAN itu ke SSID2.
Isi pengaturan ACS

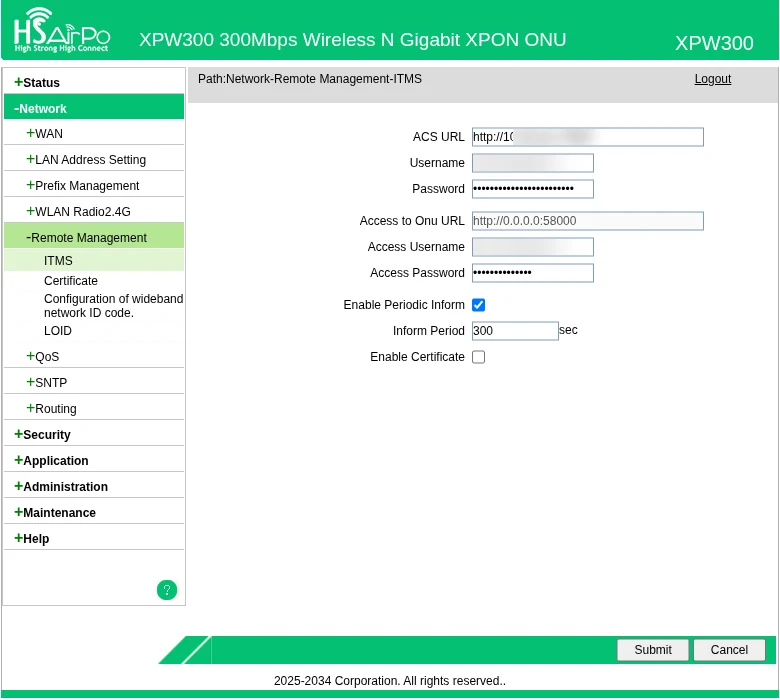

Network → Remote Management → ITMS: isi empat nilai dari Billingvro, Access Username/Password bebas, centang Enable Periodic Inform, lalu Submit.
China Mobile GM220-S — lewat web modem
ONU berlabel China Mobile (中国移动) ini banyak dijual bekas. Walau labelnya "GPON ONU", unit yang diuji terdaftar normal di OLT EPON. Tampilan web-nya sekeluarga dengan hsairpo XPW300. Pengaturan WAN dan TR-069 dari OLT diabaikan.
Akun web modem
Akun di label (user) sering sudah tidak berlaku pada unit bekas, termasuk
setelah reset. Pada unit uji, yang berhasil adalah akun admin. Tanyakan ke
penjual bila tidak bisa masuk.
Buat WAN PPPoE

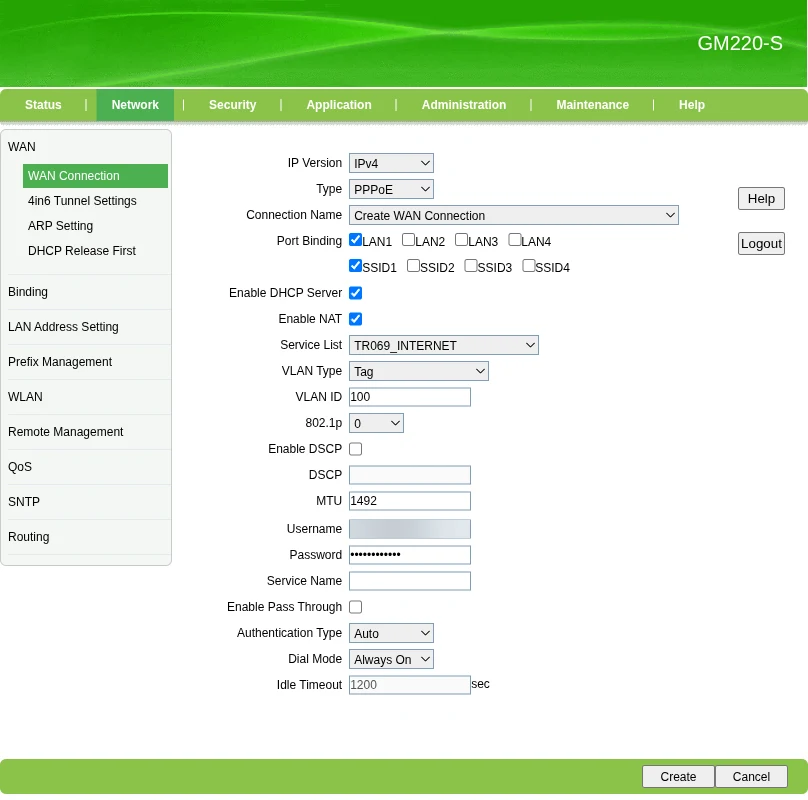

Network → WAN → WAN Connection → Create WAN Connection:
| Kolom | Contoh |
|---|---|
| Type | PPPoE |
| Port Binding | LAN1 + SSID1 |
| Service List | TR069_INTERNET |
| VLAN Type / VLAN ID | Tag / 100 |
| MTU | 1492 |
| Username / Password | akun PPPoE pelanggan |
Isi pengaturan ACS

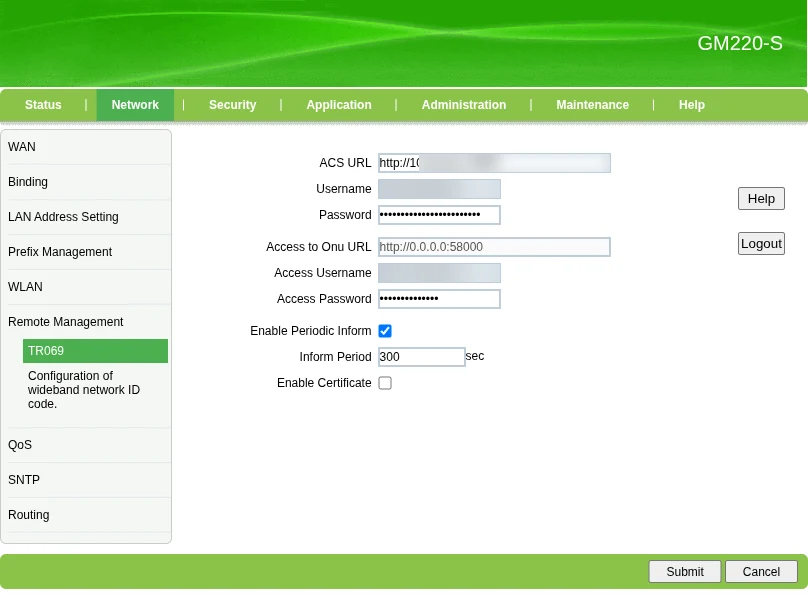

Network → Remote Management → TR069: isi empat nilai dari Billingvro, Access Username/Password bebas, centang Enable Periodic Inform, lalu Submit.
Ketahanan yang sudah diuji
Diuji 1 Oktober 2026 pada kelima model di atas sekaligus:
| Kejadian | Hasil |
|---|---|
| Listrik ONU dicabut 6 menit lalu dinyalakan | Kembali terpantau ±2 menit setelah menyala; SSID, sandi, dan TR-069 utuh |
ont reboot dari OLT | Kembali terpantau 37–69 detik; pengaturan dari web modem tidak ditimpa OLT |
| Restart dari Billingvro | Kembali terpantau ±1–2 menit; SSID & sandi yang diganti dari Billingvro tetap |
| Pelanggan diisolir | Modem tetap terpantau, Restart tetap bisa |
OLT bisa menimpa SSID
Kalau OLT punya pengaturan WiFi untuk ONU tertentu (ont wifi), OLT
mengirimnya ulang setiap ONU daftar ulang, sehingga SSID yang diganti dari
Billingvro kembali ke nilai OLT. Hapus dengan no ont wifi <port> <id> agar
SSID cukup diatur dari Billingvro.
Solusi saat modem tidak muncul
- PPPoE pelanggan Online? Cek di PPPoE → Semua. Modem baru bisa melapor setelah PPPoE tersambung.
- Jenis layanan WAN memuat TR069? Dengan
INTERNETsaja modem diam. Di Huawei, Zimmlink, hsairpo, dan GM220-S, pengaturan dari OLT diabaikan — ubah di web modem. - Empat nilai benar? Salin ulang dari PPPoE → Modem → Panduan sambung. Huruf besar-kecil berpengaruh.
- Router Siap? Router yang ditambahkan setelah fitur diaktifkan: tekan Aktifkan sekali lagi.
- Masih belum muncul setelah 15 menit: kirim merek modem, nomor seri, dan jam pemasangan ke tim Billingvro.
Pertanyaan umum
Kenapa modem tidak muncul di Billingvro padahal pengaturan TR-069 sudah diisi?
Paling sering karena jenis layanan WAN PPPoE masih INTERNET saja. Klien TR-069 di modem hanya berjalan bila jenis layanan WAN memuat TR069, misalnya TR069_INTERNET. Pastikan juga PPPoE pelanggan Online dan empat nilai dari Billingvro disalin tepat (huruf besar-kecil berpengaruh).
Apakah ONU CDATA FD512XW bisa disambungkan ke GenieACS tanpa datang ke rumah pelanggan?
Bisa. Pada OLT CDATA, WAN PPPoE dengan jenis layanan tr069-internet dan pengaturan ACS dikirim dari OLT (perintah ont wan dan ont tr069), tanpa membuka web modem.
Bagaimana cara setting TR-069 ONU Huawei HG8546M?
Huawei HG8546M mengabaikan pengaturan WAN dan ACS dari OLT. Buka web modem 192.168.100.1 lewat kabel LAN, buat WAN PPPoE dengan Service Type TR069_INTERNET dan VLAN pelanggan, isi halaman ACS Configuration dengan nilai dari Billingvro, lalu simpan lewat Configuration File → Save.
Bagaimana cara setting TR-069 ONU Zimmlink ZL-2113X?
Kirim WAN PPPoE beserta binding port dari OLT, lalu di web modem buka halaman 192.168.1.1/multi_wan_generic.asp untuk mengubah Connection Type WAN menjadi INTERNET_TR069 dan halaman 192.168.1.1/tr069config.asp untuk mengisi ACS, kemudian Commit and Reboot. Kedua halaman itu tidak ada di menu.
Bisakah satu ONU hsairpo XPW300 dipakai PPPoE dan voucher hotspot sekaligus dengan TR-069?
Bisa. WAN PPPoE berjenis TR069_INTERNET diikat ke SSID1 dan port LAN, sedangkan WAN bridge VLAN hotspot diikat ke SSID2. Keduanya berjalan bersamaan dan modem tetap terpantau di Billingvro.
Bagaimana cara setting TR-069 ONU China Mobile GM220-S?
GM220-S bekas pakai bisa terdaftar di OLT EPON. Pengaturan WAN dan ACS dari OLT diabaikan, jadi atur lewat web modem 192.168.1.1: buat WAN PPPoE dengan Service List TR069_INTERNET dan VLAN Type Tag, lalu isi menu Network → Remote Management → TR069. Akun di label sering tidak berlaku pada unit bekas; pada unit uji yang berhasil dipakai akun admin.
Apakah modem tetap terpantau setelah mati listrik atau reboot dari OLT?
Ya. Kelima model terverifikasi kembali terpantau 1–2 menit setelah listrik menyala atau setelah ont reboot dari OLT, dengan SSID, sandi, dan pengaturan TR-069 tetap utuh.
Apakah kolom Connection Request di modem harus diisi?
Kosongkan bila boleh. Bila modem mewajibkannya (misalnya Huawei dan hsairpo), isi bebas — Billingvro menggantinya otomatis setelah modem muncul.
