CDATA FD512XW: Atur dari Nol lewat Web Modem
Panduan lengkap mengatur ONU CDATA FD512XW-R460 dari reset pabrik lewat web modem: PPPoE di port GE dan FE, atau PPPoE dan hotspot dipisah per port dan per WiFi — sekaligus terpantau di Billingvro (TR-069). Diuji langsung 2 Oktober 2026.
Halaman ini memandu teknisi mengatur CDATA FD512XW-R460 dari kondisi pabrik hanya lewat web modem — tanpa menyentuh OLT atau router. Modem ini punya dua port kabel: GE (di web disebut LAN1) dan FE (LAN2).
- Skenario A — PPPoE saja. Kedua port dan WiFi untuk internet pelanggan; port mana pun bisa dipakai untuk access point tambahan.
- Skenario B — PPPoE + hotspot. GE dan WiFi pertama untuk pelanggan PPPoE; FE dan WiFi kedua (tanpa sandi) untuk hotspot voucher.
Keduanya membuat modem terpantau di Billingvro (redaman, WiFi, perangkat tersambung, restart dari jauh).
Sudah diuji
2 Oktober 2026 pada FD512XW-R460 (hardware R556.1B, firmware V4.3.18_P378001, EPON), mulai dari reset pabrik dengan OLT tanpa pengaturan WAN/TR-069: skenario A dan B lulus, tiga HP dapat internet, port FE diarahkan ke login hotspot, pengaturan bertahan setelah restart dari web.
Pengaturan dari OLT
CDATA menerima pengaturan WAN dan TR-069 yang dikirim OLT. Bila OLT menyimpan pengaturan untuk ONU ini, pengaturan web bisa tertimpa. Pastikan pengelola OLT tidak mengirim WAN untuk ONU yang diatur lewat web.
Siapkan dulu
| Yang dibutuhkan | Dari mana |
|---|---|
| Laptop + kabel LAN | Colok ke port GE modem |
| Alamat web modem | Gateway yang didapat laptop (pada unit uji 192.168.101.1) |
| Akun admin tingkat tertinggi | Pengelola jaringan Anda |
| Username & sandi PPPoE | Billingvro → PPPoE → pelanggan → Secret PPPoE |
| Alamat, username, sandi TR-069 | Billingvro → PPPoE → Modem → Panduan sambung |
| VLAN ID Jaringan Anda | Pengelola jaringan Anda (satu untuk PPPoE, satu untuk hotspot bila memakai skenario B) |
Skenario A — PPPoE di semua port

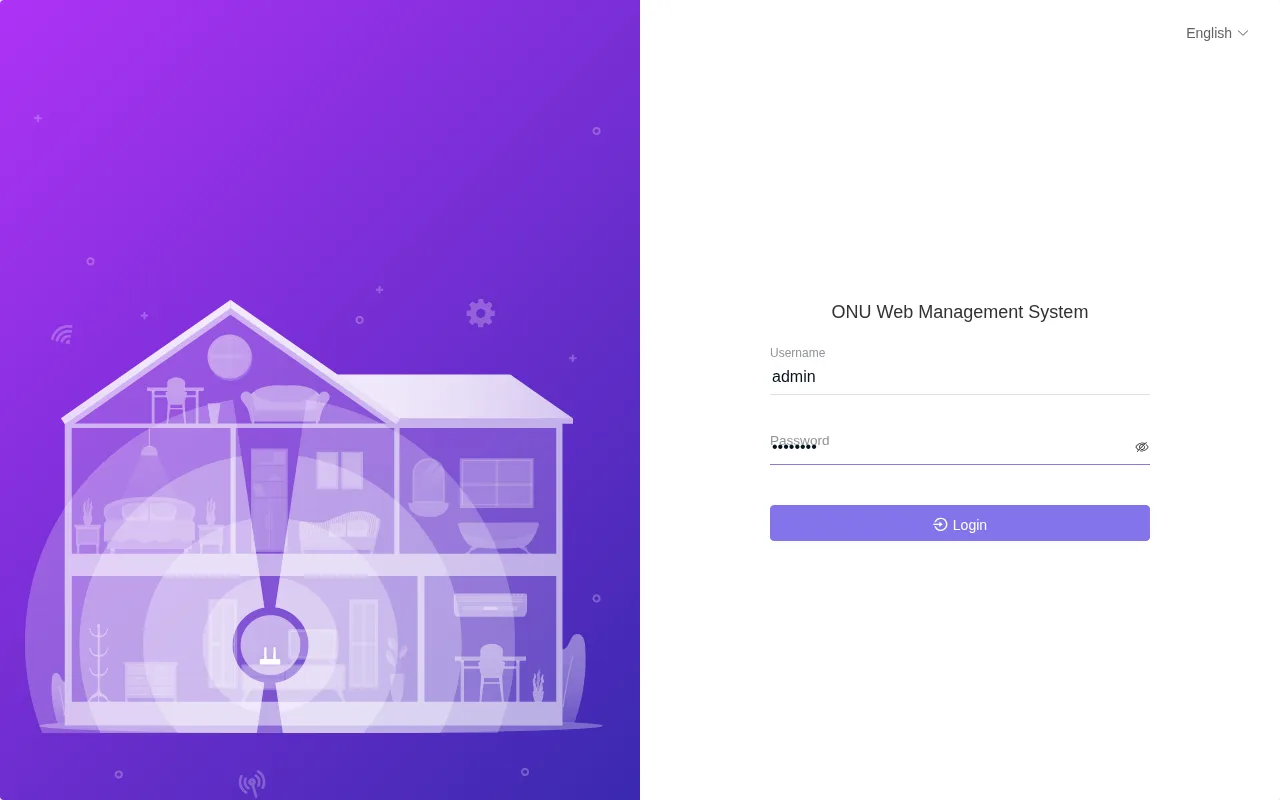

Masuk ke web modem
Buka alamat web modem di browser, masuk dengan akun admin tingkat tertinggi.

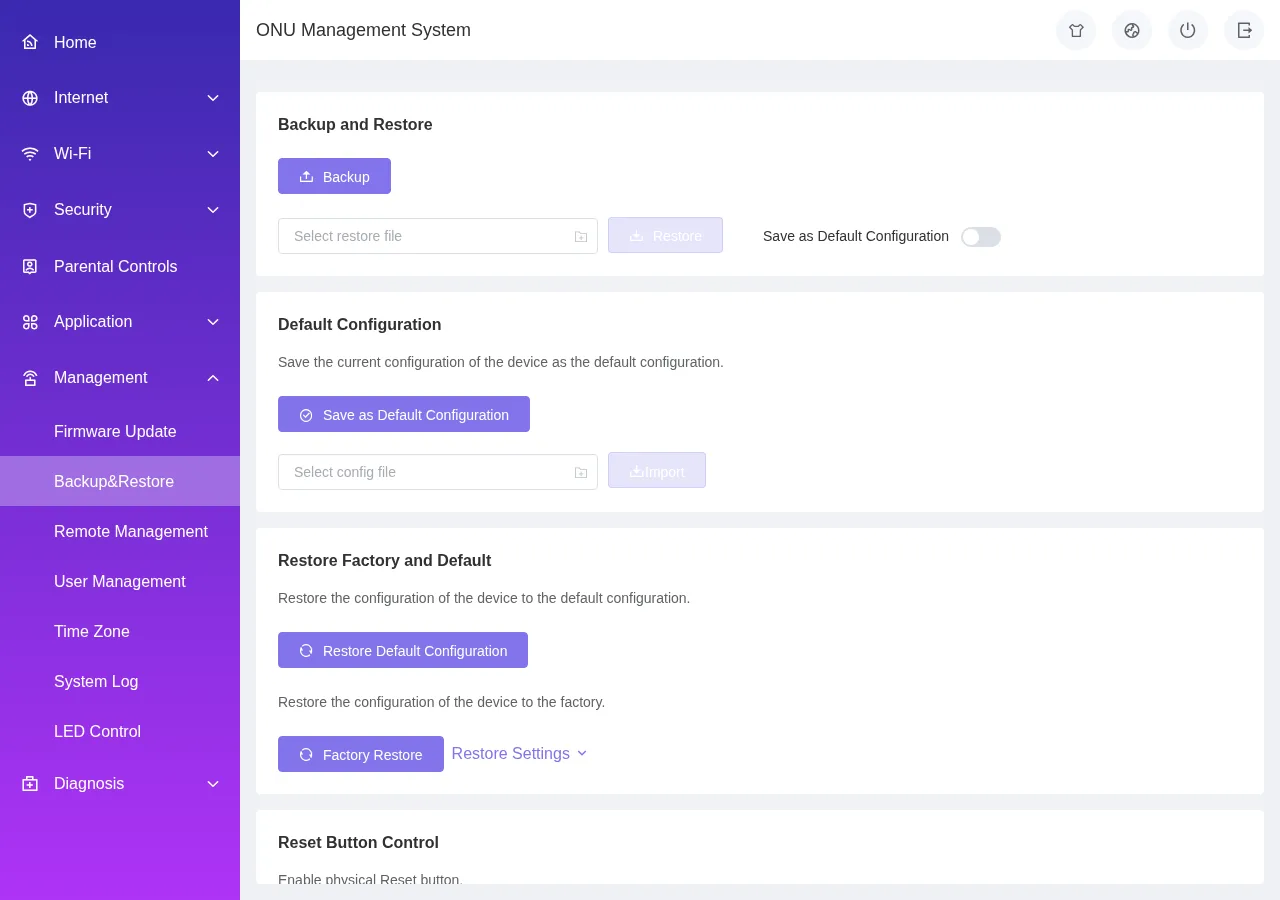

Mulai dari nol
Modem bekas pakai? Reset lewat Management → Backup&Restore → Factory Restore → Confirm. Modem menyala lagi ±1 menit. Pada uji, nama WiFi dan pengaturan TR-069 lama tetap tersimpan setelah reset — tetap ikuti semua langkah di bawah agar semuanya terisi benar.
Buat WAN PPPoE
Buka Internet → WAN → Add, lalu isi:
| Kolom | Isi |
|---|---|
| VLAN | Nyalakan |
| VLAN ID | VLAN ID Jaringan Anda (jalur PPPoE) |
| Mode | PPPoE |
| Service Type | TR069_INTERNET |
| NAT | Nyala |
| Username | Username PPPoE pelanggan |
| Password | Sandi PPPoE pelanggan |
| Port Binding | LAN1, LAN2, SSID1(2.4G) |
Tekan Sure. Tabel WAN menampilkan 1_TR069_INTERNET_R_VID_… dengan
status up dan IP Address terisi.

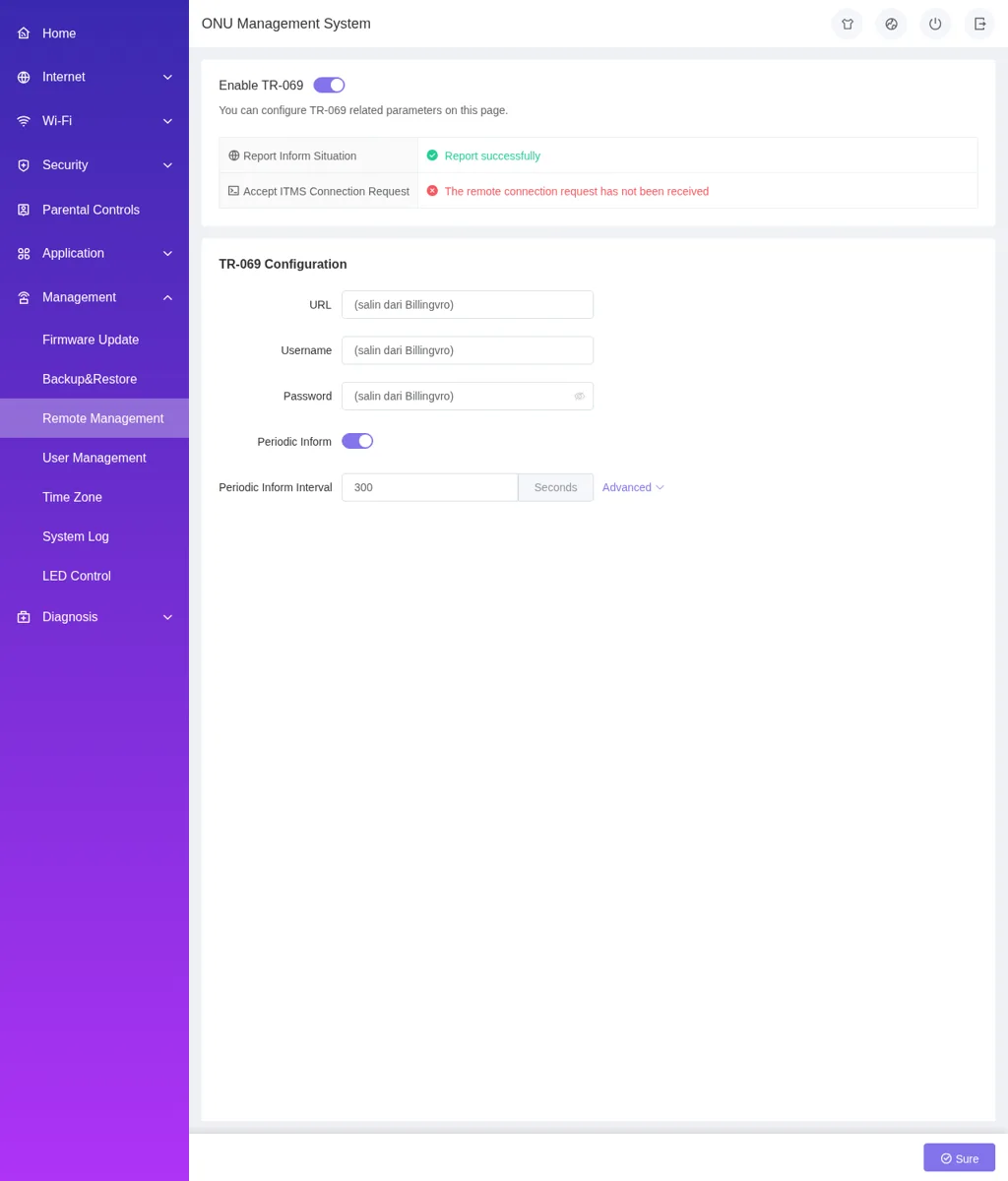

Sambungkan ke Billingvro (TR-069)
Buka Management → Remote Management: Enable TR-069 nyala, isi URL,
Username, Password dari Billingvro, Periodic Inform nyala,
Periodic Inform Interval 300 → Sure. Bagian Advanced tidak perlu
diubah.
Setelah tersimpan, Report Inform Situation berubah menjadi Report successfully.

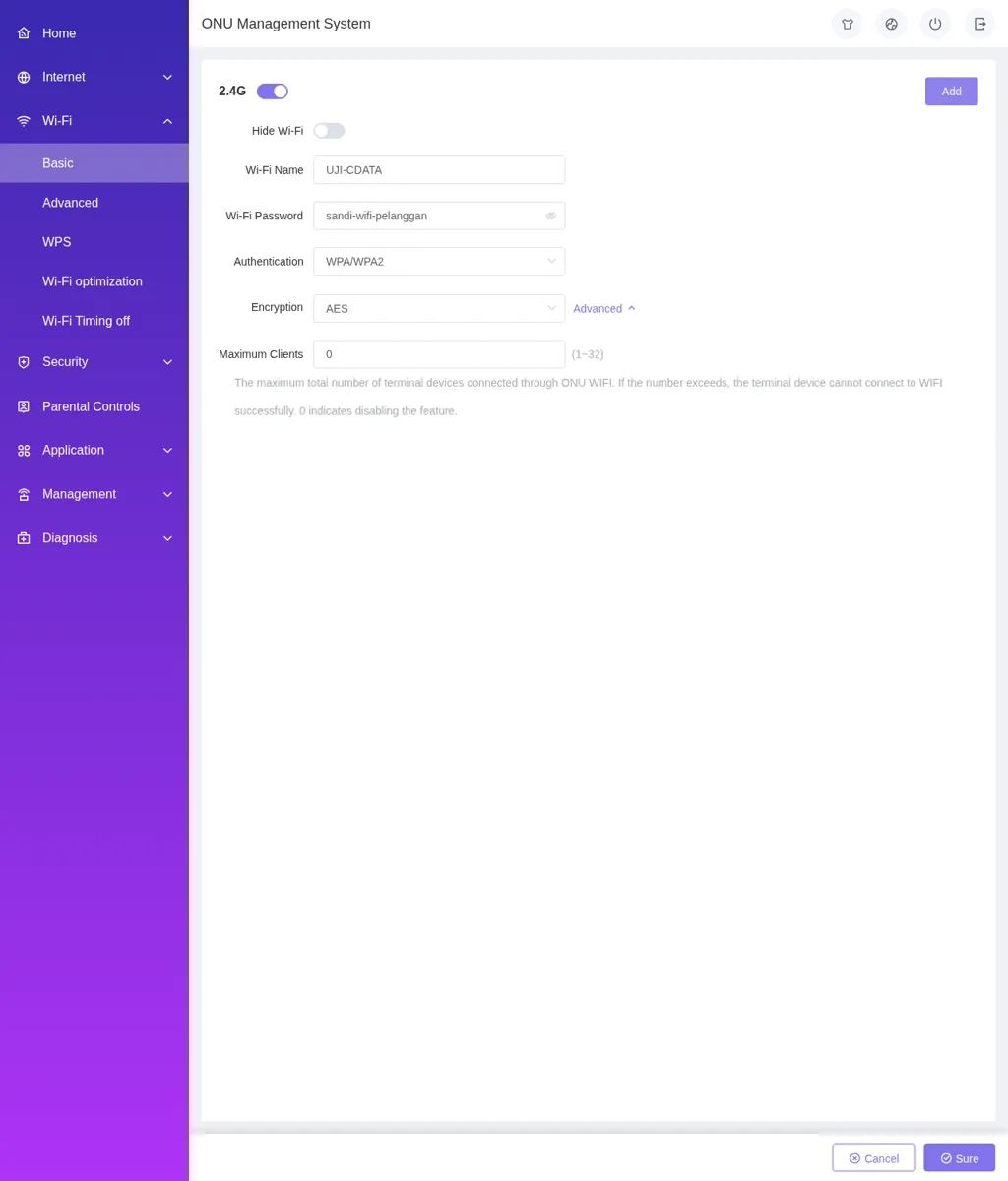

Atur nama dan sandi WiFi
Wi-Fi → Basic: isi Wi-Fi Name dan Wi-Fi Password (minimal 8 karakter). Pengaman bawaan sudah WPA/WPA2 + AES — biarkan. Tekan Sure.

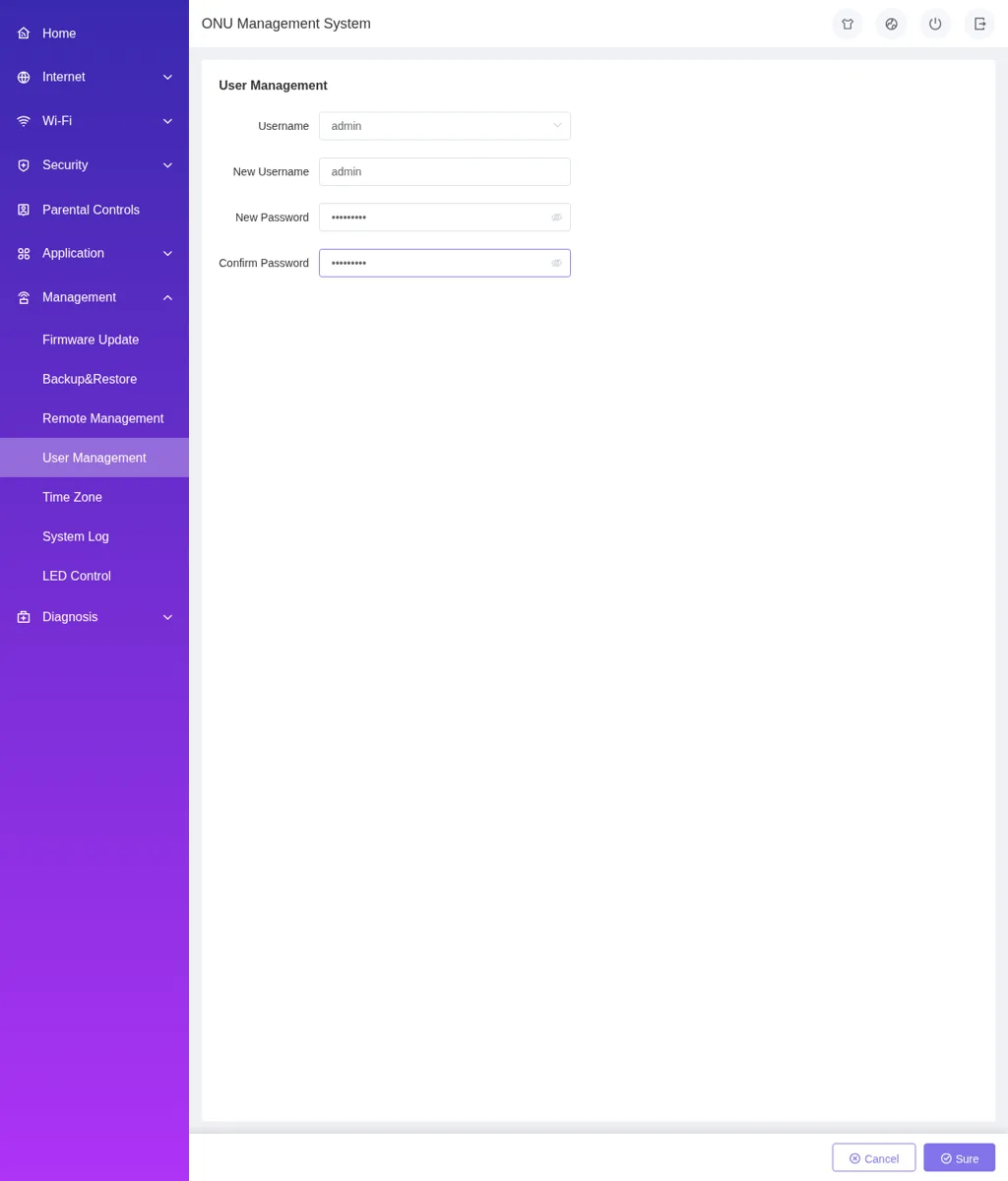

Ganti sandi admin
Management → User Management: pilih Username akun yang diganti, isi New Username (boleh sama), New Password, dan Confirm Password → Sure.
New Username wajib diisi
Bila New Username dikosongkan, penyimpanan gagal tanpa pesan. Isi dengan nama akun yang sama bila tidak ingin mengganti nama.

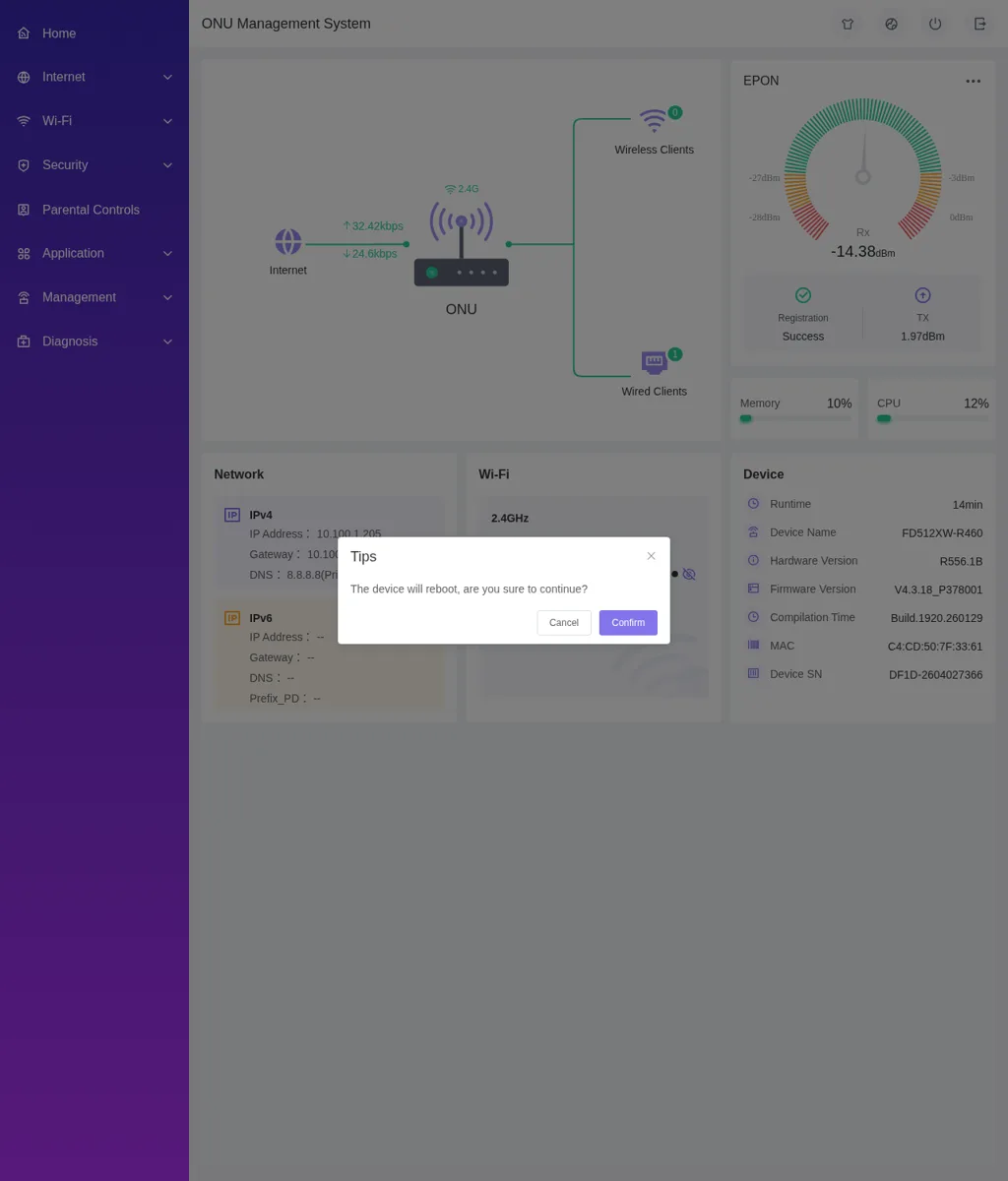

Restart dan periksa
Tekan ikon power di kanan atas → Confirm. Modem menyala lagi ±1 menit.
Sambungkan HP ke WiFi dan buka satu situs. Lalu di Billingvro PPPoE → Modem: pelanggan harus Terpantau; di detail pelanggan tab Modem → Perangkat tersambung → Perbarui, nama HP dan kuat sinyalnya muncul.
Skenario B — PPPoE + hotspot dipisah
| Jalur | Port & WiFi | Internet |
|---|---|---|
| PPPoE | GE (LAN1), SSID1 (bersandi) | Langsung, akun pelanggan |
| Hotspot | FE (LAN2), SSID2 (tanpa sandi) | Lewat halaman login voucher |

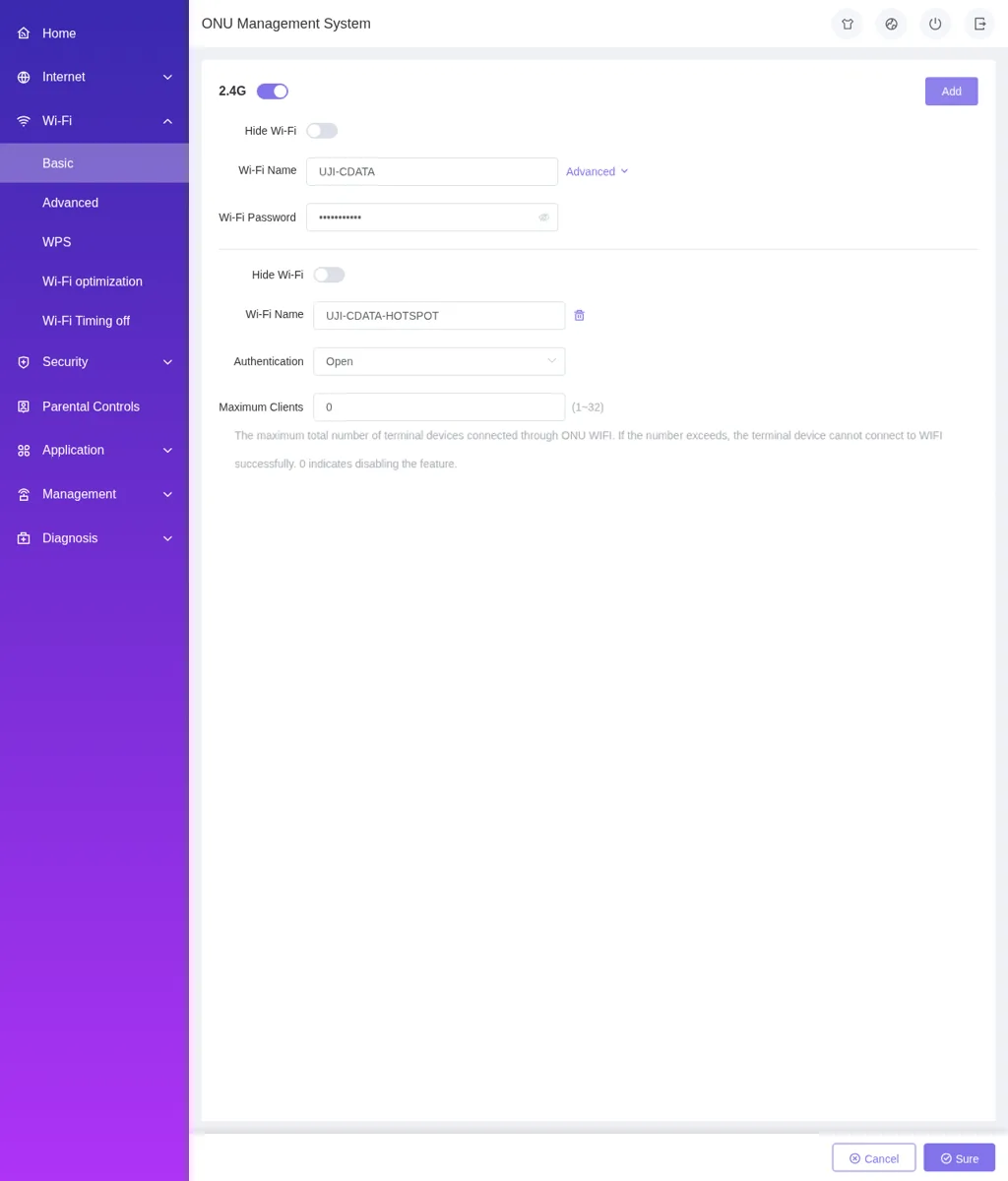

Buat WiFi kedua tanpa sandi
Kerjakan skenario A sampai ganti sandi admin. Lalu Wi-Fi → Basic → Add: pada blok kedua isi Wi-Fi Name (nama WiFi hotspot), buka Advanced, pilih Authentication Open → Sure.
WiFi kedua harus dibuat lebih dulu — baru setelah itu SSID2(2.4G) muncul di Port Binding.
Lepas port FE dari WAN PPPoE
Internet → WAN → baris 1_TR069_INTERNET_… → Edit: hilangkan centang
LAN2 sehingga tersisa LAN1 dan SSID1(2.4G) → Sure. Sandi PPPoE
tidak perlu diisi ulang.

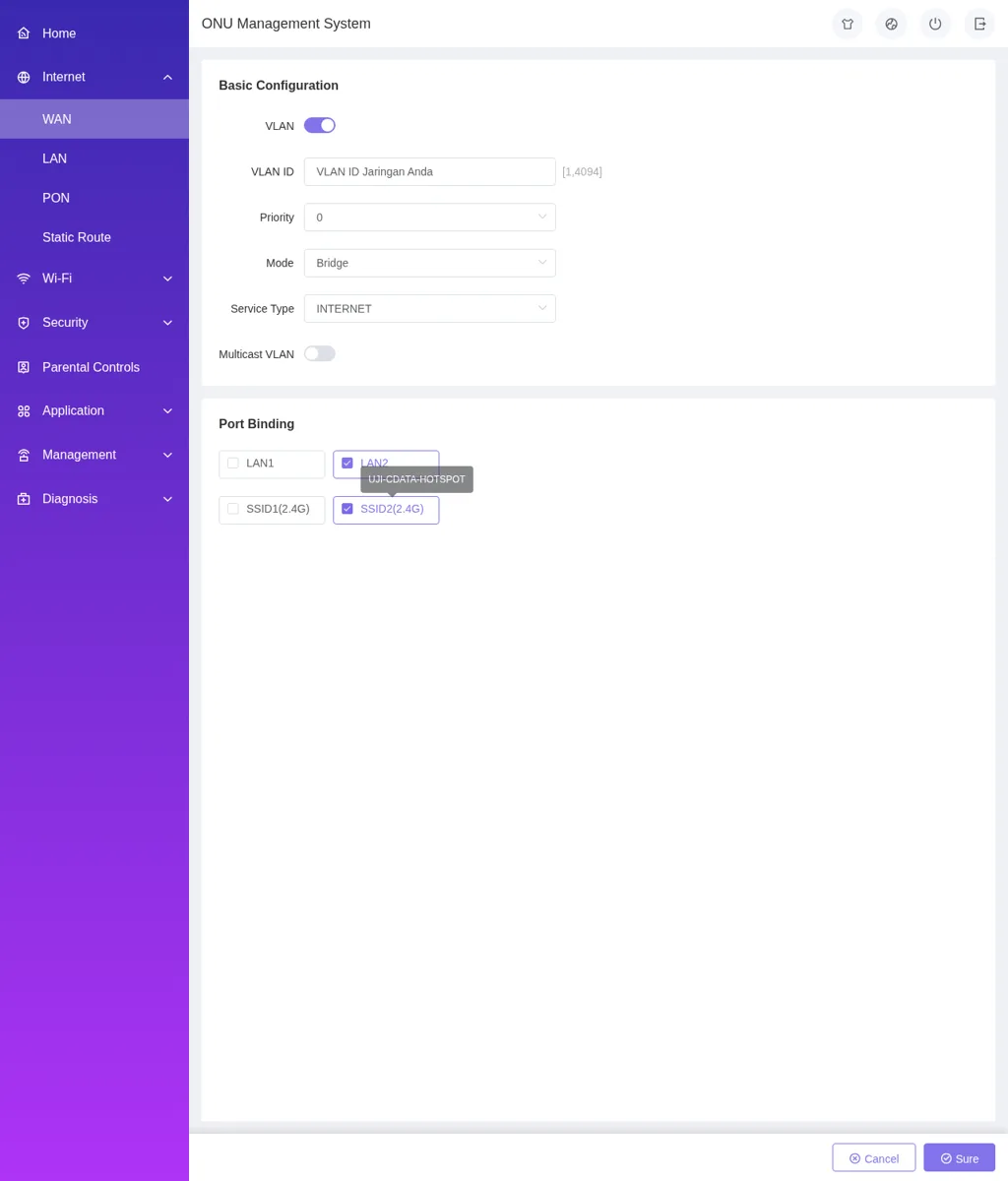

Buat WAN hotspot
Internet → WAN → Add:
| Kolom | Isi |
|---|---|
| VLAN | Nyalakan |
| VLAN ID | VLAN ID Jaringan Anda (jalur hotspot) |
| Mode | Bridge |
| Service Type | INTERNET |
| Port Binding | LAN2, SSID2(2.4G) |
Tekan Sure.
Restart dan uji
Restart lewat ikon power → Confirm. Setelah menyala:
- HP di WiFi pertama atau laptop di port GE → internet langsung.
- HP di WiFi kedua atau laptop di port FE → muncul halaman login hotspot.
- Billingvro → PPPoE → Modem: pelanggan Terpantau; HP hotspot tampil di Perangkat tersambung beserta kode vouchernya.
Perlu diketahui
- FD512XW-R460 hanya punya WiFi 2,4 GHz dan dua port: GE = LAN1, FE = LAN2.
- Restart lewat tombol power web terbukti aman — pengaturan bertahan dan modem langsung melapor lagi ke Billingvro.
- HP hotspot tampil di Billingvro lengkap: nama HP, nama WiFi, kuat sinyal, dan kode voucher.
Panduan merek lain: Zimmlink ZL-2113X, hsairpo XPW300, dan Sambungkan ONU ke Billingvro.
Pertanyaan umum
Port LAN1 dan LAN2 di web CDATA FD512XW yang mana di modem?
Badan modem hanya bertuliskan GE dan FE. Di web, LAN1 = port GE dan LAN2 = port FE (diuji 2 Oktober 2026 dengan memindah kabel laptop).
Service Type mana yang dipilih agar CDATA terpantau di Billingvro?
TR069_INTERNET pada WAN PPPoE. Dengan INTERNET saja internet jalan, tetapi modem tidak melapor ke Billingvro.
Apakah CDATA FD512XW bisa PPPoE dan hotspot sekaligus?
Bisa. WAN PPPoE untuk LAN1 (GE) dan SSID1; WAN Bridge dengan VLAN ID jaringan hotspot Anda untuk LAN2 (FE) dan SSID kedua tanpa sandi. Diuji 2 Oktober 2026 dengan tiga HP dan kedua port.
Kenapa SSID kedua tidak ada di Port Binding?
SSID kedua baru muncul di Port Binding setelah dibuat lewat Wi-Fi → Basic → Add. Buat WiFi kedua dulu, baru WAN hotspot.
Apakah HP pelanggan hotspot di CDATA terlihat di Billingvro?
Terlihat, lengkap dengan nama HP, nama WiFi, kuat sinyal, dan kode voucher yang dipakai login hotspot.
Kenapa pengaturan web CDATA berubah sendiri?
CDATA menerima pengaturan WAN dan TR-069 yang dikirim dari OLT. Bila OLT menyimpan pengaturan untuk ONU tersebut, pengaturan itu bisa menimpa pengaturan web. Pastikan pengelola OLT tidak mengirim WAN untuk ONU yang diatur lewat web.
